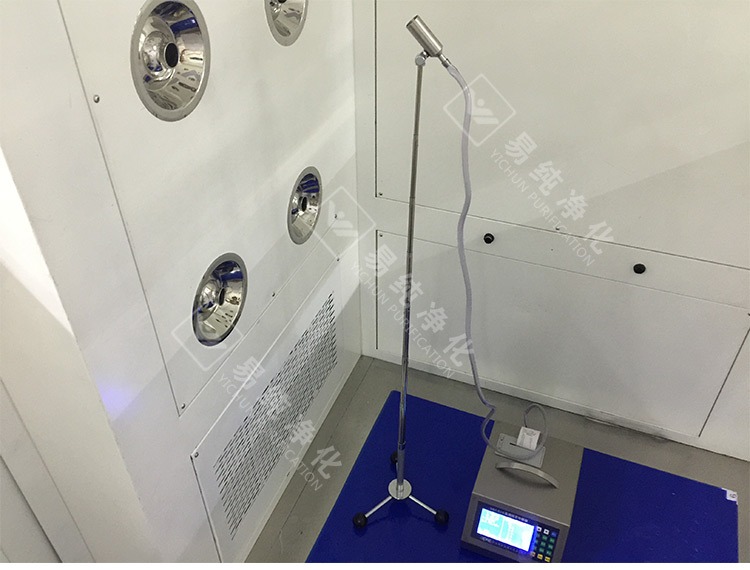

風淋室行業規范-現場實測風淋室風速及潔凈度

作者：風淋室　來源：無錫易純凈化　日期：2018/10/30 15:00:20　人氣：290

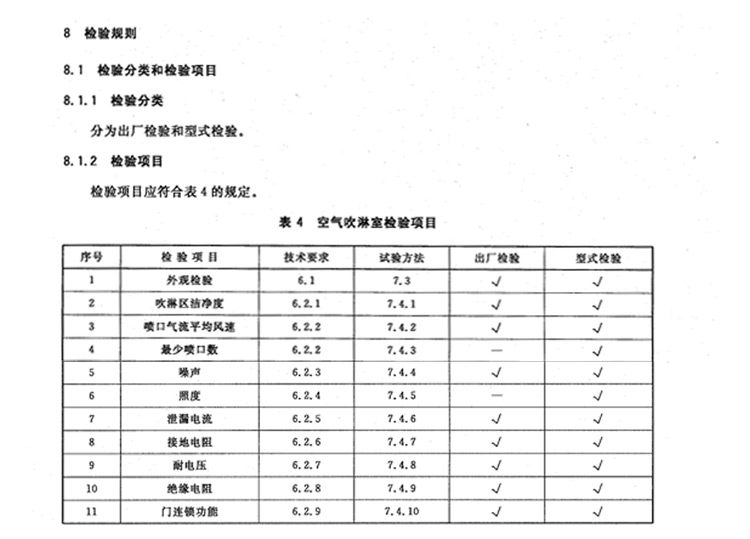

         風淋室在生產完或者安裝完后，風淋室廠家或者業主都要對其進行基本檢測，以確定風淋室是否合格，能否投入使用，以下就是風淋室廠家整理的幾個檢測重要標準：

1 、高效過濾器檢漏

高效過濾器安裝完成后，應按照（潔凈室施工及驗收規范）所提供的現場檢漏方法進行檢漏。

2 、噴口氣流平均風速

噴口風速的測試方法采用GB 8070提供的方法。風淋室氣流平均風速為各測量出風口風速讀數的算術平均值。　　

3 、噪聲

被測風淋室門前中心水平向外1000mm，高度距地面1500mm處測量，噪聲值應符合相關要求。

4 、照度

每隔500mm設置一個測量點。與內壁距離小于150mm時，不再設置。被測空氣吹淋室置于正常工作條件下，用照度計在高度距地面800mm處檢測各測量點。被測風淋室的照度為各測量點照度的算術平均值

5 、壓差

在吹淋室外安裝壓差表，將其測管通過能密封的孔置于吹淋室內距地面1m高，距內壁不小于500px處。關好吹淋室的門，啟動吹淋室的風機。15秒鐘后測量室內外壓差。重復測量三次。

6 、泄漏電流

按照標準進行檢測，電流值應符合規定。

7 、接地電阻

被測空氣凈化吹淋室所有的功能開關均置于“斷”位，用接地電阻測試儀測量接地端與可觸及的金屬部件之間的電阻值，電阻值應符合規定。

8 、耐電壓

電氣強度測試歷時1min，經受頻率為50Hz的基本正弦波的交流電壓，測試的部位為電源輸入端與金屬外殼之間。最初施加的電壓不超過規定值的一半，然后迅速上升到規定值，試驗期間不應發生擊穿。所耐電壓應符合規定。

9 、絕緣電阻

在施加500V直流電壓1min后進行絕緣電阻測量，在帶電部件與殼體之間值應符合規定

10 、電子聯鎖

應對風淋室兩側門的聯鎖功能進行檢測行檢測。

a) 在風淋室未吹淋狀態。任意打開吹淋室一側的門，檢查另一側門是否不能打開。每一邊的門應至少應重復檢測三次;

b) 當風淋室處于吹淋狀態。檢查兩側門是否均處于鎖閉狀態，至少試驗三次;當風淋室斷電或門的自鎖功能失靈時，兩側門是否能手動開啟，至少試驗三次。

風淋室行業標準 JG T 296-2010

尺寸要求

1、人員空氣吹淋室吹淋區的內迪通水平凈霓度應滿足站立和通過方便的要求,且宜大干700 mm,小于 800 mm.凈高度不宜大于2m.單人吹淋室凈長度不應大于1m.雙人吹淋室凈長度不應大于2m。

2、通道式空氣吹淋室最小通過凈長度不宜小于6m,應使每個人通過時至少有9s以上的吹淋留業時間.

3、 物料空氣吹淋室吹淋空間的凈尺寸應根據所吹淋的貨物尺寸確定,貨物兩側距吹淋噴口宜大2于等于 200 mm.

尺寸偏差

1、外形尺寸、通道尺寸和門開口的水平尺寸,其偏差應符合GB/T1184中公差等級“L”的規定,

2、正面、左右側面外壁及通道內各面壁板,其平面度應符合GB/T1184 中公差等級“L”的規定。

結構箱體

a) 空氣吹淋室箱體應采用焊接或鉚接后嚴格密封,所有連接處應保證密封。

b) 空氣吹淋室的吹淋區表面應光潔不產塵不積塵,拼接處應密封。

c) 空氣吹淋室的門應采用可靠的密封措施。 門要與空氣吹淋室表面齊平。

d) 為提高吹淋凈化效果可安裝自動旋轉站人底盤。 單側吹淋室應安裝自動旋轉站人底盤。

e) 開關、按鍵的操作應靈活可靠,零部件應緊固無松動,指示正確。

f) 處于正常工作狀態時,不應有明顯的箱體振動或噪聲。

g) 雙人或多人空氣吹淋室箱體可以整體制作也可由單人空氣吹淋室連接而成。

 風口

風口的制作應符合JG/T14的規定。噴口的出風方向應至少具有90可調性。賾口應有較好的收斂性能,應選用射流擴散角較小,射流核心段較長的噴口。

  a)空氣吹淋室宜采用雙側吹淋或將噴口安裝在四角,當使用單側吹淋時,單人空氣吹漭室的頃口個數不應少于10個.使用條縫型噴口的單人吹淋室應將噴口對角安裝.

  b)單人吹淋室每側的噴口不應少于兩列

  c)吹淋室頂部宜設噴口.

  d)所選用球型噴口的出口直徑不宜小于 20 mm.

  e)噴口材料宜使用鋁合金、塑料,不銹鋼。

  f)回風口宜設預過濾器,風口迎風面風速不宜大于2m/s.
